Classifying fluid services according to B31.3 for RT

مُساهمة من طرف الداودى في الخميس يناير 28, 2010 11:54 am

السلام عليكم

اسال الله ان تكونو بخير وعافية الى كل الاخوان في المنتدىوخصوصا المشرف والاخ اكرم الكيلاني وادمن والاسطورة

اود مساعدتك في الحصول على شرح تفصيلي لتقسيم خطوط الانابيب وحسب المصدر اعلاه علما ان لدي نسخة منه ولكن الموضوع واسع

ولكن بداية لدينا الاتي وان التقسيم يكون حسب الضغط والحرارة والمائع داخل الانبوب والخطورة ونوع الانابيب



Normal—ordinary process piping service

Category M—Lethal fluid service

High Pressure—Exceeds ASME B16.5 pressure limits for Class 2500 flanges

Severe Cyclic—Stress at a joint exceeds 80 percent of the allowable stress range and the number of thermal cycles will exceed 7,000

Category D—Innocuous fluid, low-pressure, and not very high-temperature service
ولكن ماهي المحددات لكل نوع
ولكن السوال الذي ارجو مساعدتكم بالاجابة عليه هو
*عندي الان خطوط لنفط خام في داخل المحطة المعالجة المركزية وكما يلي
1-نوع الانبوب A106 grade B
2-THE FLUID FUEL GAS
3-THE MAX PRESSURE 18 BAR
4-FLAMMABLE AND TOXICS

مع الشكر والتقدير

الداودى
عضو خبير
عضو خبير

عدد الرسائل : 68
العمر : 47
البلد : العراق
تاريخ التسجيل : 12/09/2008

معاينة صفحة البيانات الشخصي للعضو

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: Classifying fluid services according to B31.3 for RT

مُساهمة من طرف Admin في الخميس فبراير 18, 2010 12:58 am

الداودى كتب:السلام عليكم

اسال الله ان تكونو بخير وعافية الى كل الاخوان في المنتدىوخصوصا المشرف والاخ اكرم الكيلاني وادمن والاسطورة

اود مساعدتك في الحصول على شرح تفصيلي لتقسيم خطوط الانابيب وحسب المصدر اعلاه علما ان لدي نسخة منه ولكن الموضوع واسع

ولكن بداية لدينا الاتي وان التقسيم يكون حسب الضغط والحرارة والمائع داخل الانبوب والخطورة ونوع الانابيب



Normal—ordinary process piping service

Category M—Lethal fluid service

High Pressure—Exceeds ASME B16.5 pressure limits for Class 2500 flanges

Severe Cyclic—Stress at a joint exceeds 80 percent of the allowable stress range and the number of thermal cycles will exceed 7,000

Category D—Innocuous fluid, low-pressure, and not very high-temperature service
ولكن ماهي المحددات لكل نوع
ولكن السوال الذي ارجو مساعدتكم بالاجابة عليه هو
*عندي الان خطوط لنفط خام في داخل المحطة المعالجة المركزية وكما يلي
1-نوع الانبوب A106 grade B
2-THE FLUID FUEL GAS
3-THE MAX PRESSURE 18 BAR
4-FLAMMABLE AND TOXICS

مع الشكر والتقدير
اخي الفاضل داودي عفوا علي التاخير و انا بحييك علي هذه الاسئلة القيمة التي تجعلني ارجع للاكواد المختلفة للجابة عليها
طلبك موجود في هذا الكود
http://gewc.ahlamontada.com/montada-f9/topic-t257.htm#881
و انا هكتبلك اجابة ملخصة في مشاركتي القادمة طبعا بعد العودة للكود و شكرا

Admin
المدير العام
المدير العام

عدد الرسائل : 323
العمر : 34
تاريخ التسجيل : 05/09/2007

معاينة صفحة البيانات الشخصي للعضو http://gewc.ahlamontada.com/

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: Classifying fluid services according to B31.3 for RT

مُساهمة من طرف الداودى في السبت فبراير 27, 2010 3:25 pm

اخي العزيز
بصراحة انا انتظر جوابك بفارغ الصبر علما ان لدي الكود اعلاه ولكن الخبرة افضل في شرح هكذا موضوع متشعب
راجيا معلوماتك واي اخ من الاخوة في المنتدى

مع شكري

الداودى
عضو خبير
عضو خبير

عدد الرسائل : 68
العمر : 47
البلد : العراق
تاريخ التسجيل : 12/09/2008

معاينة صفحة البيانات الشخصي للعضو

الرجوع الى أعلى الصفحة اذهب الى الأسفل

السلام عليكم ورحمة اللة ويركاتة

مُساهمة من طرف ابراهيم في الأحد مارس 07, 2010 12:10 pm

فين مواضيعك الحلوة . اللة ينور عليك

ابراهيم
عضو نشيط
عضو نشيط

عدد الرسائل : 11
العمر : 49
البلد : مصر
تاريخ التسجيل : 27/03/2009

معاينة صفحة البيانات الشخصي للعضو

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: Classifying fluid services according to B31.3 for RT

مُساهمة من طرف Admin في الجمعة مايو 07, 2010 3:33 pm

الداودى كتب:السلام عليكم

اسال الله ان تكونو بخير وعافية الى كل الاخوان في المنتدىوخصوصا المشرف والاخ اكرم الكيلاني وادمن والاسطورة

اود مساعدتك في الحصول على شرح تفصيلي لتقسيم خطوط الانابيب وحسب المصدر اعلاه علما ان لدي نسخة منه ولكن الموضوع واسع

ولكن بداية لدينا الاتي وان التقسيم يكون حسب الضغط والحرارة والمائع داخل الانبوب والخطورة ونوع الانابيب



Normal—ordinary process piping service

Category M—Lethal fluid service

High Pressure—Exceeds ASME B16.5 pressure limits for Class 2500 flanges

Severe Cyclic—Stress at a joint exceeds 80 percent of the allowable stress range and the number of thermal cycles will exceed 7,000

Category D—Innocuous fluid, low-pressure, and not very high-temperature service
ولكن ماهي المحددات لكل نوع
ولكن السوال الذي ارجو مساعدتكم بالاجابة عليه هو
*عندي الان خطوط لنفط خام في داخل المحطة المعالجة المركزية وكما يلي
1-نوع الانبوب A106 grade B
2-THE FLUID FUEL GAS
3-THE MAX PRESSURE 18 BAR
4-FLAMMABLE AND TOXICS

مع الشكر والتقدير



بداية الكود اللي ذكرته عن ال process piping31.3 هو بيعالج مواضيع شتي مثل :
التصميم و التصنيع و كذلك التفتيش علي هذه المنشآت سواء كانت للمنتجات البترولية او الغاز او غيرهما
و طبعا ليس هناك شخص بيكون ملم بكل هذه التخصصات لاننا بعيدين بعض الشيء عن مجال التصميم
لان مجال عملي هو التصنيع و التفتيش لذلك انا حاولت اسال بعض المتخصصين لكن للاسف لم اجد اجابة
شافية , لاننا للاسف في بلادنا العربية ليست لدينا الخبرات الكافية في هذا المجال الهام و هو التصمــــــيم
بل ان معظم الشركات العاملة في هذا المجال بتستخدم تصميمات و خبرات أجنبية لتصميم المنشآت البترولية
و خلال مراجعتي لكتاب Piping Handbook وجته يتحدث في احد فصوله عن هذا الجزء
process piping of a typical refinery or chemical plant included in this scope of piping
are piping systems which convey
1 Petroleum products.
2 Row, Intermediate , and finished chemicals.
3 Gas , stream, air and water.
4 fluidized solids.
5 Refrigerants.
6 Cryogenic fluids.

و يذكر انه يتم تقسيم كل هذا حسب ظروف التشغيل و خواص هذه الموائع و كذلك مكوناتها و ان هذا التقسيم بيكون الاساس لمعلية التصميم الخاصة بهذه المنشآت
ثم يذكر التفســــــــــــــــــــيم التالي:


Admin
المدير العام
المدير العام

عدد الرسائل : 323
العمر : 34
تاريخ التسجيل : 05/09/2007

معاينة صفحة البيانات الشخصي للعضو http://gewc.ahlamontada.com/

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: Classifying fluid services according to B31.3 for RT

مُساهمة من طرف Admin في الجمعة مايو 07, 2010 4:02 pm

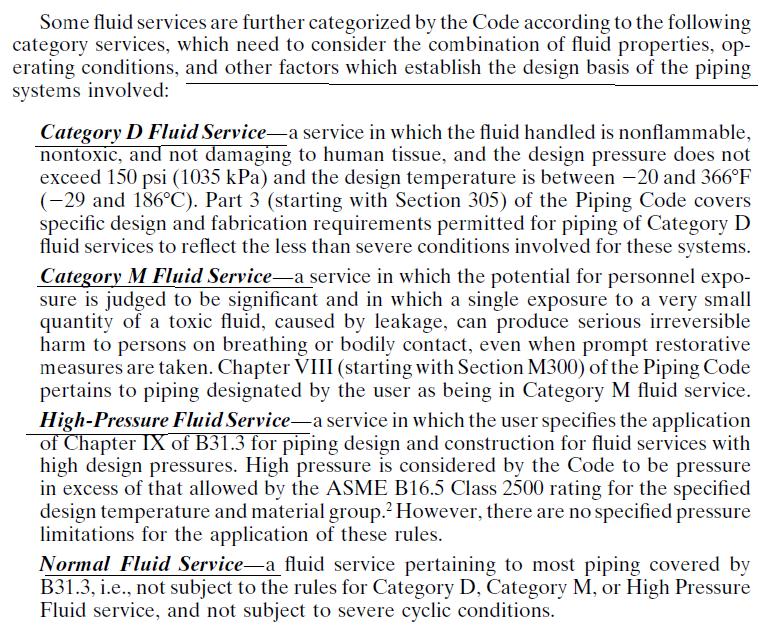

ثم يذكر في الصفحة التالية هذا التقسيم الرائع



Admin
المدير العام
المدير العام

عدد الرسائل : 323
العمر : 34
تاريخ التسجيل : 05/09/2007

معاينة صفحة البيانات الشخصي للعضو http://gewc.ahlamontada.com/

الرجوع الى أعلى الصفحة اذهب الى الأسفل

رد: Classifying fluid services according to B31.3 for RT

مُساهمة من طرف Admin في الجمعة مايو 07, 2010 4:08 pm

اتمني ان تكون الاجابة وافيـــــــــــــــــة

Admin
المدير العام
المدير العام

عدد الرسائل : 323
العمر : 34
تاريخ التسجيل : 05/09/2007

معاينة صفحة البيانات الشخصي للعضو http://gewc.ahlamontada.com/

الرجوع الى أعلى الصفحة اذهب الى الأسفل
